產品介紹

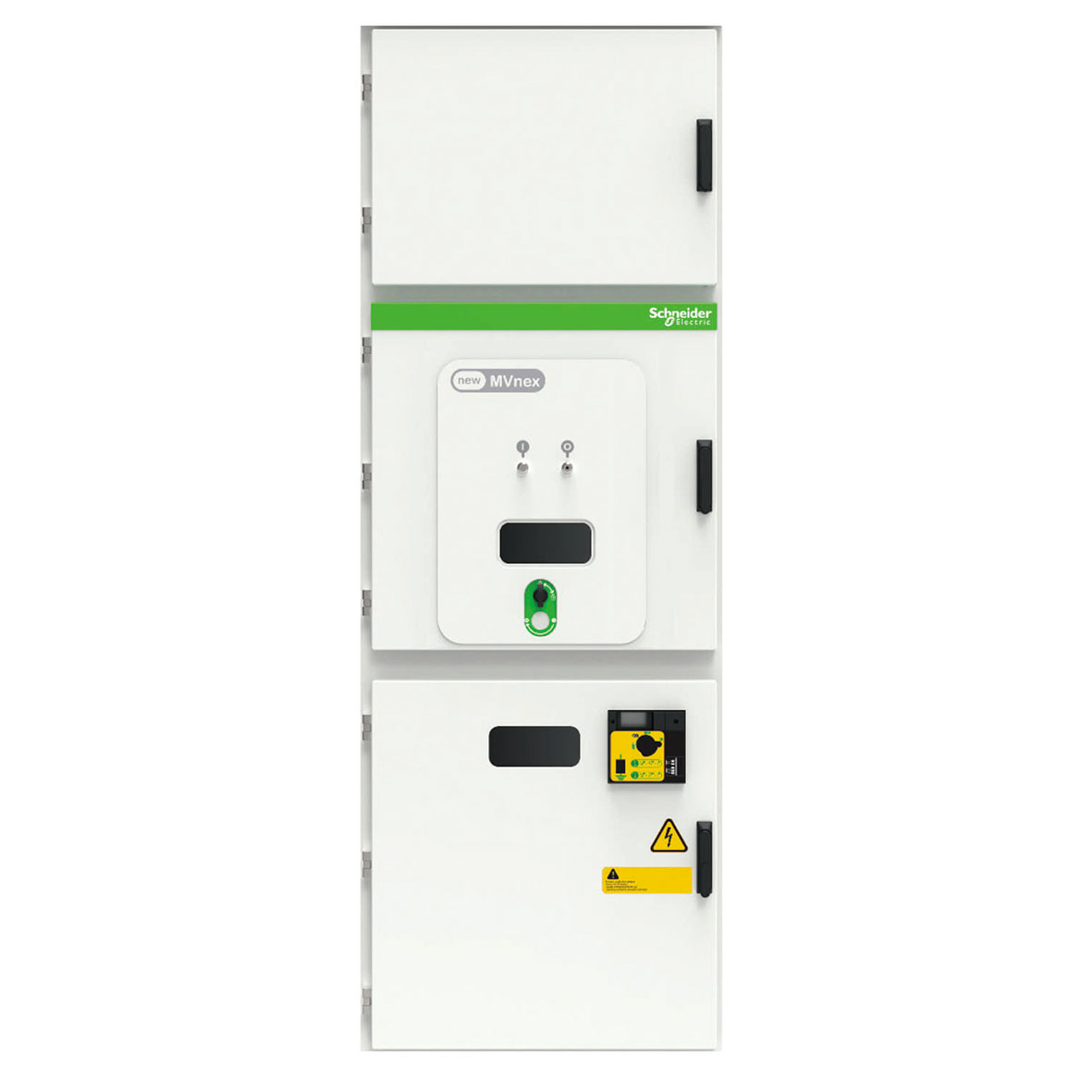

MVnex 650 （緊湊型）

?緊湊型優勢

?小身材、更靈活

。柜寬僅650mm

。最高參數:12kV,1250A,31.5kA

。占地面積可比傳統柜減少40%以上

。靈活組合，可與大電流柜直接拼，易于擴容

?應用領域

樓宇建筑

數據中心

輕工電子

基礎設施

......




技術參數

MVnex 650鎧裝式金屬封閉開關設備是MVnex旗下中置手車柜中尺寸最 小的成套配電設備。MVnex 650具有防止帶負荷推拉斷路器手車、防止誤 分誤合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電 隔室，防止在帶電時誤合接地開關的"五防"聯鎖功能，配裝施耐德電氣 的HVX戶內中壓固封式真空斷路器手車，是一種性能優越的配電設備。

MVnex 650的尺寸設計，為客戶節省了大量的配電空間，主要用于商業及 工業建筑、房地產、數據中心及其他工業電網等有小型化需求的變配電場所。

MVnex 650開關柜技術參數

項目	單位		數值
額定電壓		kV	12
額定頻率		Hz	50
額定工頻耐受電壓（1min）		kV	42/48 （斷口）
額定雷電沖擊耐受電壓（峰值）		kV	75/85 （斷口）
額定電流		A	<1250
額定短時耐受電流（4s）		kA	<31.51）
額定峰值耐受電流（峰值）		kA	<80
主回路電阻		μΩ	<100+CT2）
防護等級	外殼		IP4X
	斷路器室門打開		IP2X

注：1）電流互感器的額定短時耐受電流和額定峰值耐受電流與其變比有關，在訂貨時需作具體確認。

2）包含電流互感器的直流電阻.

外形尺寸和重量

參數	單位	數值
寬度W	mm	650
深度D	mm	1400
高度H	mm	2250
重量（近似值）	kg	400-700
