產品介紹

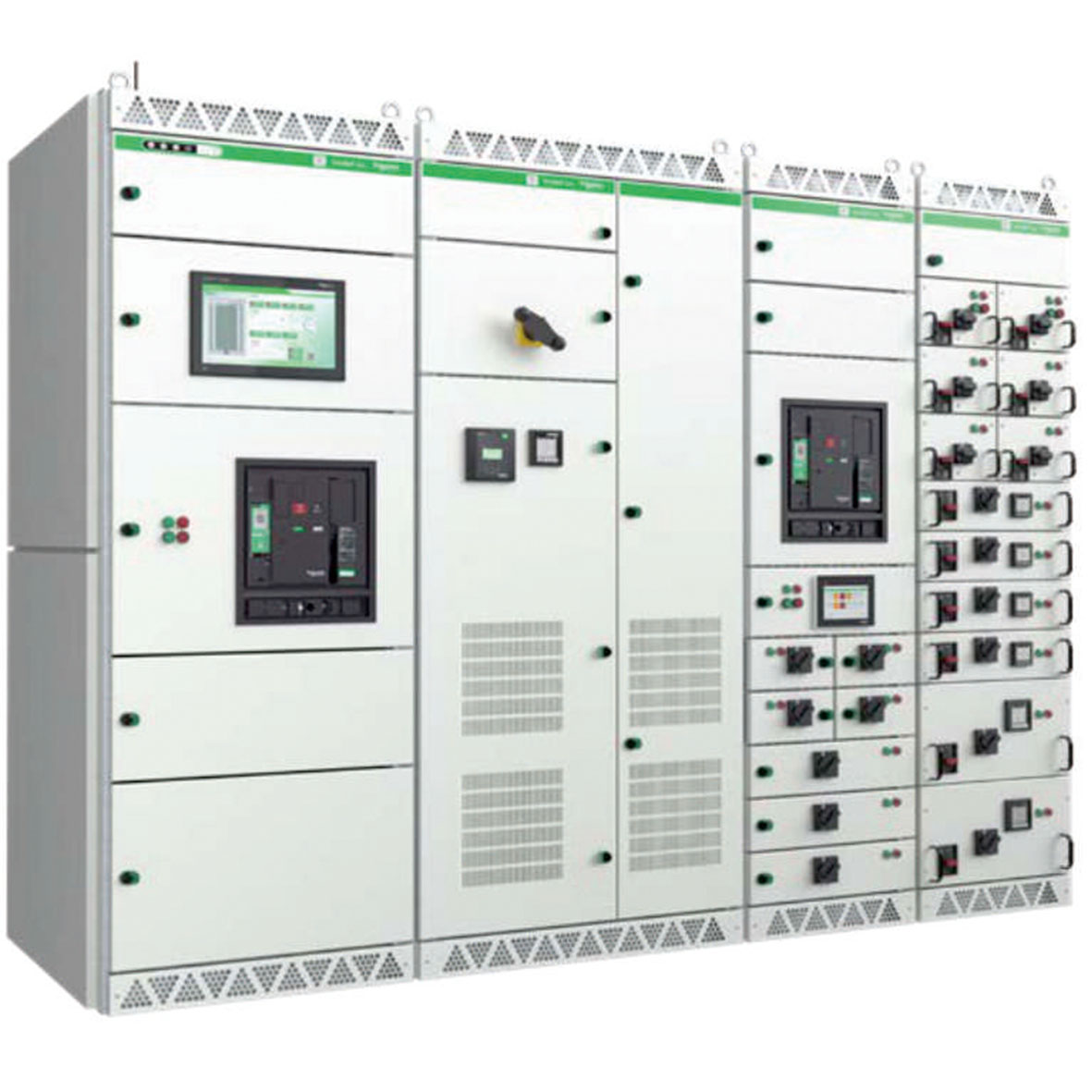

新一代BlokSeT 5000預智低壓成套設備

?延續了施耐德電氣在低壓電氣及低壓成套領域的先進技術經驗

?遵循中國市場需求及客戶使用習慣，量身打造

?適用于配電保護、電動機啟動明護及無功補償?shù)葢?yīng)用場合

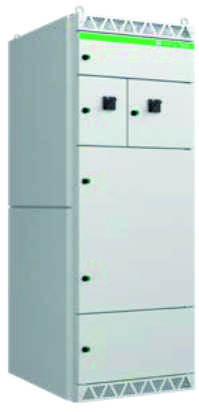

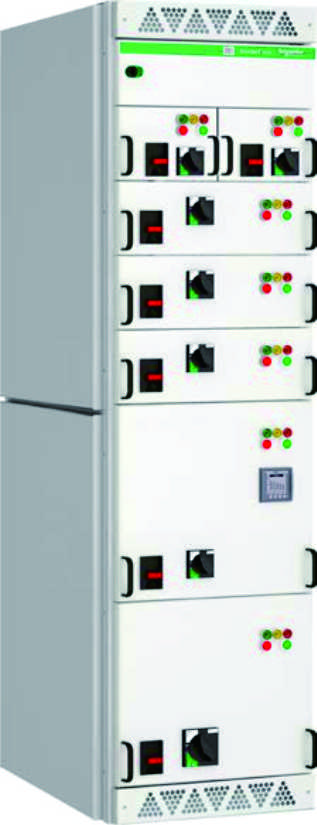

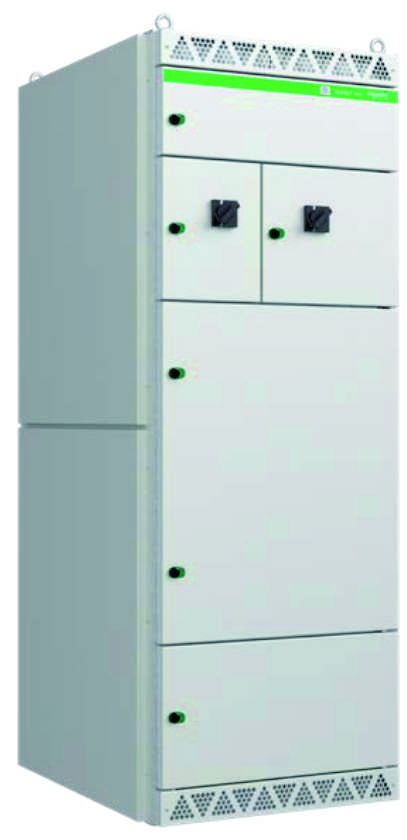

固定柜                       抽屜柜

固定分隔式柜體                 經典的雙夾頭設計

?固定分隔式結構，結構簡單可靠             ?避免配電母排磨損，減少維護成本

?固定式接線，電氣連接質量更高             ?精簡一次插件數量，優化裝配效率

                         ?無需斷電，系統升級簡便

抽出式和插拔式斷路器

?具有明顯的可視斷點，保護維修人員            充分考慮客戶需求

?操作簡單，互換性強                     ?多種抽屜尺寸，可根據需要量身選配

                         ?優化的抽屜內部空間，可容納更多二次元件

模塊化結構                   ?三位置指示清晰明了，防止誤操作

?易于選型配置

.簡化加工、裝配等生產過程

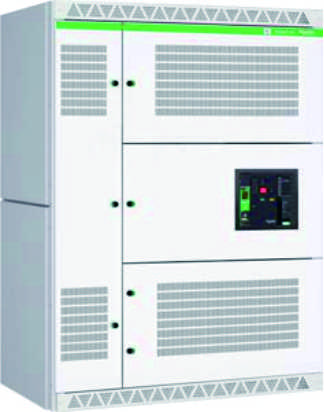

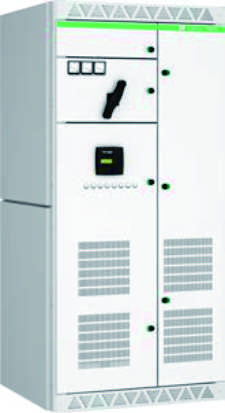

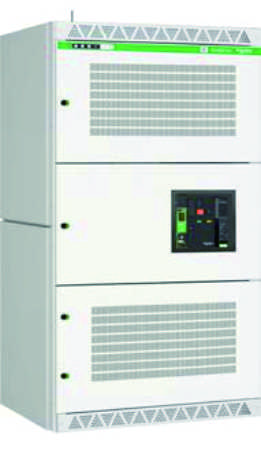

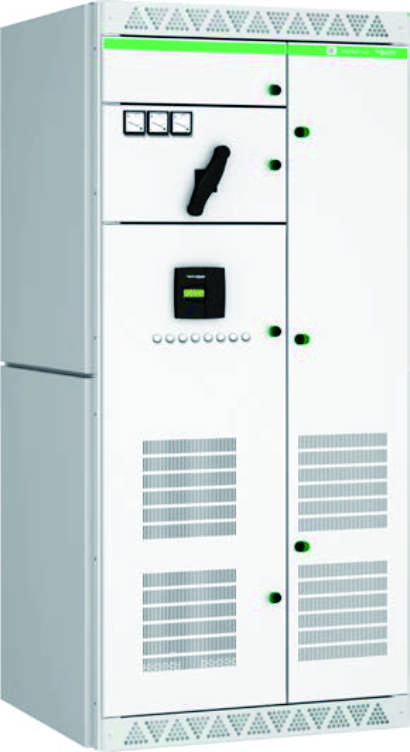

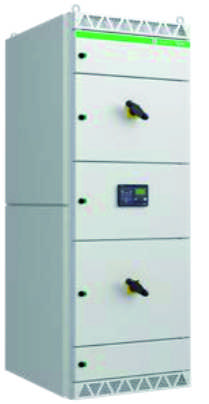

電容柜                  電源轉換開關柜

標準無功功率補償方案           標準雙電源解決方案

?遵循中國客戶使用習慣量身打造           ?為建筑、住宅、工業行業量身打造的雙電

?經過嚴苛實驗驗證                    源方案

?充分考慮電容、電抗等元件對通風散熱       ? 一種尺寸，保持簡約設計理念

的需求                            ?靈活的接線方案，滿足不同情況下的負載需求



施耐德電氣全新一代Easy CAN     WATSN系列PC級自動轉換開關

系列電容器產品

?平均壽命高達100,000小時              ?小巧精質，大有可為

?夕卜形緊湊，尺寸小巧，便于安裝         ?節能增效，穩定安全

?優秀的接線端子設計，充分保證用電安全     ?全面搭載TIDE 2.0智能控制系統平臺




電氣和機械特性

一般數據
應用場合	配電
	電動機控制
參照標準	GB7251.1/12
安裝地點	室內
使用環境溫度（℃）	-5至40
使用環境濕度(40℃)	≤50%
海拔	≤2000

電氣參數
額定工作電壓(V AC)		400
額定絕緣電壓(V AC)		1000
額定沖擊耐受電壓		12
過電壓類別		lv
污染等級		3
額定頻率(HZ)		50/60
水平母線	額定電流(A)	5000
	額定短時耐受電流(KA/1S)	42/50/65/85/100
	額定峰值耐受電流(KA)	88/105/143/187/220
垂直母線	額定電流(A)	2350
	額定短時耐受電流(KA/1S)	30/50/65
	額定峰值耐受電流(KA)	63/105/143
接地系統		TT-IT-TNS-TNC
最大進出線開關(A)		5000
最大電動機容量(KW)		160
無功補償	自然通風	200
	強制通風	400

機械參數
總高度	2200
有效高度	2000
寬度	600/800/1000/1200/1600
深度	1000
分隔類型	Form2b/3b
防護等級	Ip 30/31/40/41
柜體表面防護	環氧樹脂粉末靜電噴涂
柜體標準顏色	RAL9003

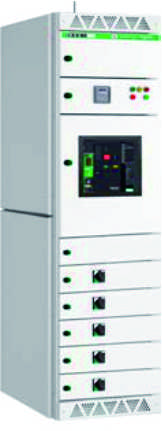

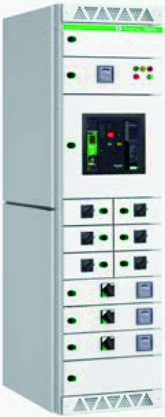

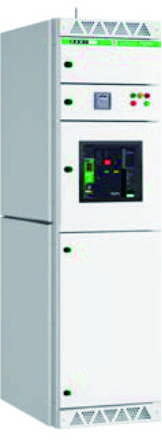

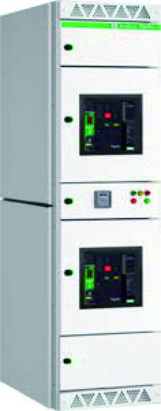

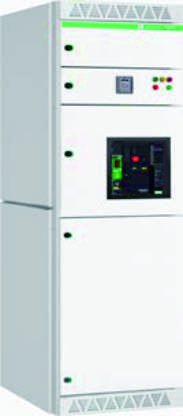

	固定柜-進線柜			固定柜-聯絡柜
機械特性
總咼度	2200	2200	2200	2200	2200	2200
有效高度 (1 模=50mm)	40模	40模	40模	40模	40模	40模
寬度	1200	600/800	600/800	1600	800/1000	800/1000
深度	1000	1000	1000	1000	1000	1000
分隔形式	From2b/3b	From2b/3b	From2b/3b	From2b/3b	Form 2b/3b	From2b/3b
辦戶等級	IP 30/31/40/41	IP 30/31/40/41	IP 30/31/40/41	IP 30/31/40/41	IP 30/31/40/41	IP 30/31/40/41
配電母線
睇電流	-	-	1500A	-		1500A
額定峰值耐受電流 (kA/1s)	-	-	105	-		105
額定短時耐受電流 (kA/1s)	-	-	42/50	-		42/50
電氣參數
電動機	-	-	-	-		-
配電	-	-	-	-		1600A及以下

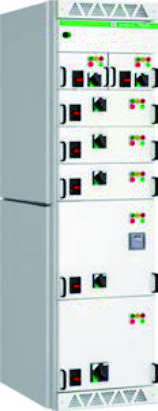

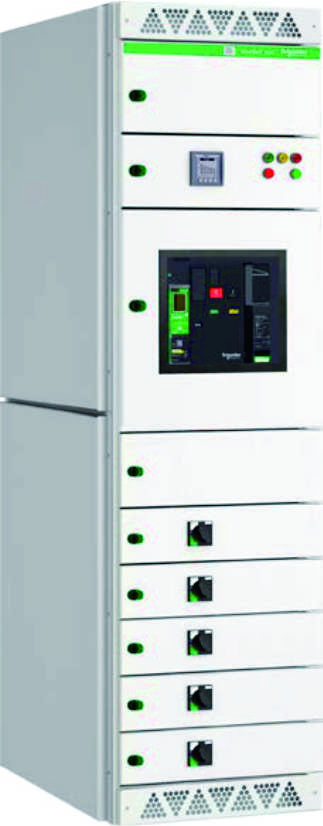

	固定柜-饋電柜			抽屜柜	電容柜	電源轉換開關柜
機械特性
總咼度	2200			2200	2200	2200
有效高度 (［模=50mm)	40模			40模	40模	40
寬度	600			600mm	600/1000	800
深度	1000			1000	1000	1000
分隔形式	From2b/3b			Form 3b	Form2b	Form 2b
暗等級	IP 30/31/40/41			IP 30/31/40/41	IP 30/31/40/41	IP 30/31/40/41
配電母線
額定電流	-		2100A及以下	2100A及以下	-	-	-
額定峰值耐受電流 (kA/1s)	-		105/143	63/105/143	-	-	-
額定短時耐受電流 (kA/1s)	-		42/50/65	30/50/65	-	-	-
電氣參數
電動機	-		-	160kW及以下	-
配電	2500A及以下		2500A及以下	630A及以下	-	630A及以下	1250A及以下
