產品介紹

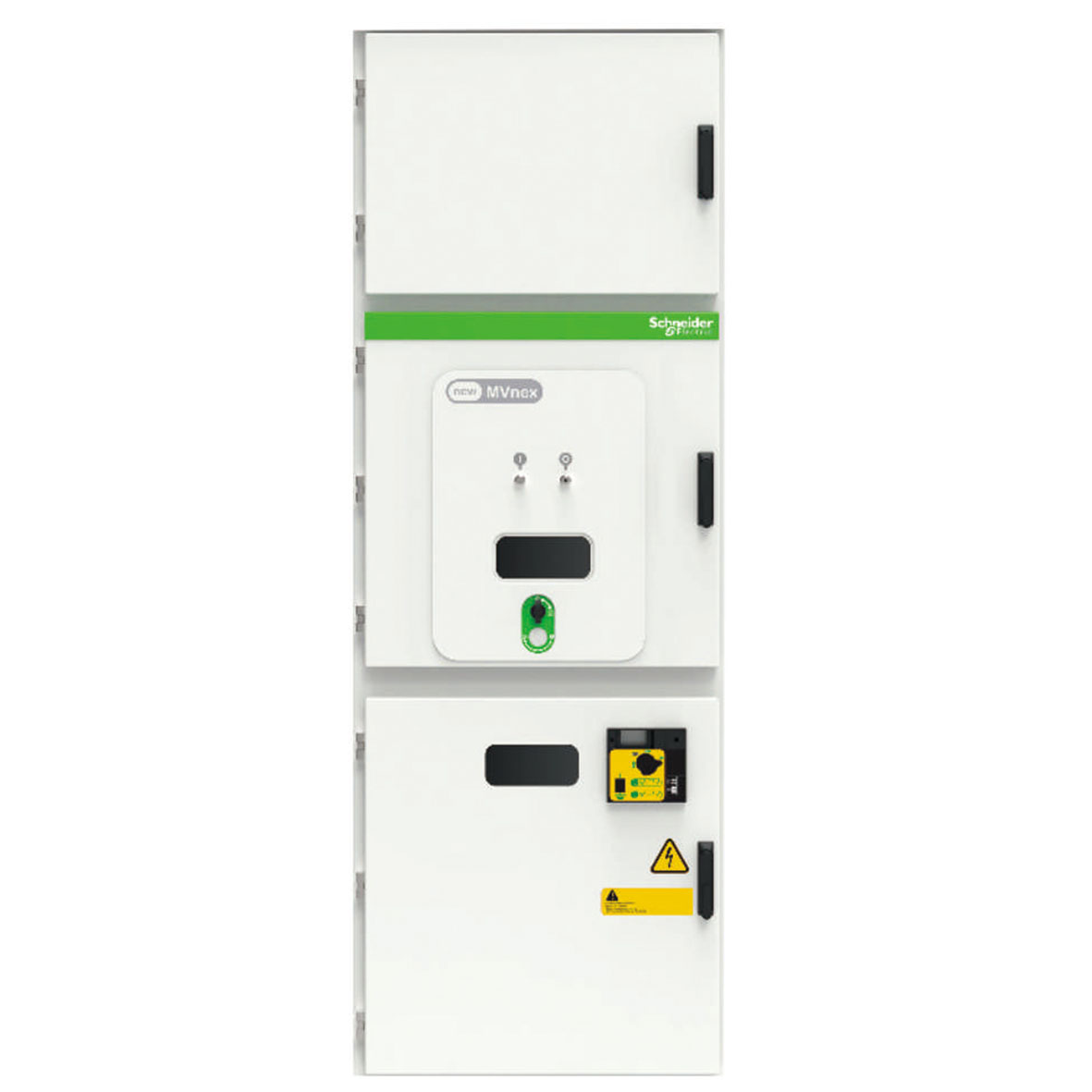

MVnex 12kV （標準產品）




全新平臺，多樣化的柜型設計




?高參數

最高參數：12kV, 4000A, 40kA

抗震等級：8度（AG3）

接地開關：40kA/4s

抗內部電彌等級：40kA 1 s




?方案全

。柜寬：650mm/800mm/1000mm

。涵蓋斷路器柜、接觸器柜以及其他特殊柜型

。內置HVX固封極柱真空斷路器/CVX固封極柱真空接觸器。

應用領域

樓宇建筑

數據中心

電力系統

石油石化

輕工電子

基礎設施



技術參數

MVnex (標準產品)

MVnex鎧裝式金屬封閉開關設備是施耐德精心設計的一款性能優越的配電 設備，配置了高性能的HVX固封式真空斷路器，參數高，方案全，并且具 有豐富的一次接線方案，可滿足不同的用戶及行業需求。

電氣特性（符合IEC 60298及GB3906）
額定電壓	kV rms	12
額定絕緣水平
-工頻而寸受電壓(50Hz,1min)	kV rms	42
-雷電沖擊耐受電壓(1.2/50)	kV peak	75
額定電流
-母線	A rms	630 ?4000
-斷路器	A rms	630 ?4000
-接觸器	A rms	400
額定熱穩定耐受電流(4s)	kA rms	25-31.5-40
額定峰值耐受電流	kA peak	63-80-100
防護等級
-外殼		IP4X
-隔室間		IP2X




額定參數
	寬	高	深
			上進線	下進線
400A (接觸器)	650	2250	1600	1400
630/1250A-31.5kA	650	2250	1600	1400
630/2000A	800	2250	1600	1400
2500/3150A	1000	2250	1600	1400
4000A	1000	2250	1600	1600




豐富的項目案例：

。青島新機場110KV變電站

。長沙國金中心

。海德堡剛果金項目

。北京祥云睿為云計算

。陽光保險集團通州數據中心

。上海海倫路金融街項目
