水廠排泥水處理工程

—中控技術案例—

1、工程概述

水廠排泥水處理工程（廠內排泥水處理標段）主要建設內容為新建反 沖洗廢水調節池、濃縮池、平衡池、脫水機房等，以及設備安裝等附屬 工程及中控系統建設。




2、系統總體設計

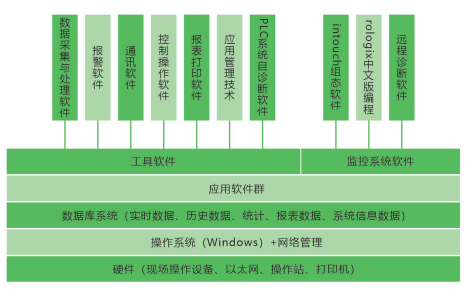

1. 系統概述：水廠計算機監控系統軟件設計的關鍵技術是軟件群層次化技術。

2.     水廠計算機監控系統采用軟件群層次化技術進行構建，應用軟件多種多樣，相互關系錯綜復雜。本系統通過集成化技術、數 據接口技術、網絡技術、通訊技術等技術把各種軟件按類組合在一起，形成軟件群，形成了操作系統層、數據庫系統層、軟件支 撐層和應用軟件層等層次。各層之間以及軟件群之間，可以通過各種接口技術進行數據互動和共享。

3.         AVEVA系統平臺作為監控系統的組態軟件，具是良好的人機接口，AVEVA系統平臺軟件顯示所需的數據和控制命令通過通信 軟件來實現。

4.     在AVEVA系統平臺中可以編制一個腳本程序作為報警軟件，控制操作軟件也可以由AVEVA系統平臺來實現。

5.     數據采集和處理軟件將采集到的實時數據傳送給SQLSenrer數據庫，再通過報表打印軟件將用戶所需的數據打印輸出。

6.     本工程綜合自動化系統是由現場PLC控制站、通訊網絡和中控室上位系統組成的全廠自控系統。它是用光纖工業以太網為系統 網絡，配以高性能、高可靠的PLC過程控制站，并具有服務器功能的最新一代的控制系統。

7.         PLC系統自診斷軟件是系統可維修性設計的重要方面，自診斷主要采用軟件方法判斷故障部分和原因，PLC有很強的自診斷能

8. 力，當PLC出現自身故障或外圍設備故障，都可用PLC上具有的診斷指示功 能的發光二極管的亮或滅來查找。

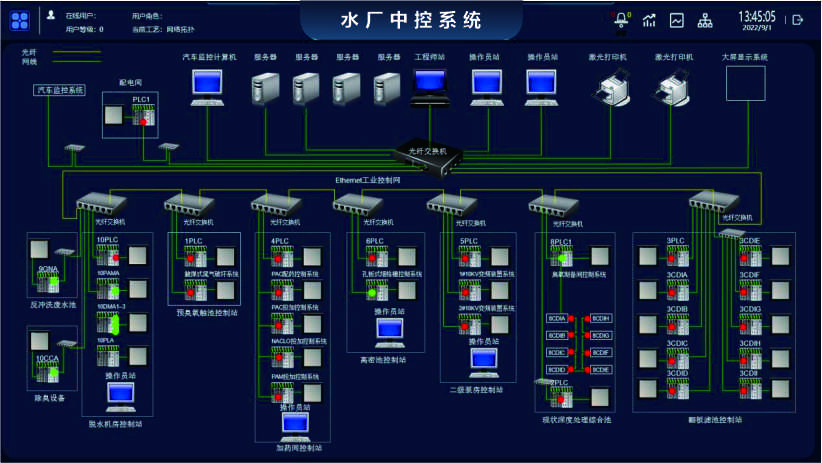

9.        PLC控制系統的配置在進行充分的技術經濟比較的基礎上，選擇具有行 內先進水平的軟硬件產品。系統考慮工程的分期實施情況，系統具有一定 的開放性和可擴展性。PLC控制系統以實現全廠生產過程全自動化為目的， 設備監控自動化系統由中控室監控計算機、數據庫服務器、工業以太網及 各現場PLC控制站組成。中控室監控計算機通過通訊適配器與工業以太網相 連，配置實時監控軟件，實現對生產現場設備狀態的實時監測、遠程控 制、生產過程數據存儲分析、報表報警打印等功能。設備監控系統的實時 和歷史數據也通過網絡傳輸至數據計算機，以便管理網絡終端實時瀏覽生 產運行情況。

10.


11. 3、系統軟件主體功能





    數據庫計算機作為水廠的綜合自動化系統數據存儲和交換中心，與 所有現場I/。通訊，趨勢、報警、報表、數據庫連接等；兩臺數據庫計 算機互為冗余，雙機熱備。正常工作時，兩臺數據庫計算機同時工作， 互相偵測，并不斷地完成同步操作，應用數據同時保存，當任何一臺數 采服務器出現故障，另一臺數采服務器計算機將迅速接管服務，應用切 換時間小于5秒；故障計算機恢復正常時，要將故障期間系統需存儲的 歷史趨勢數據、報警記錄等從備站補回。





4、系統組成

    現代化的水廠自動控制系統需要實現管理與控制一體化，實現辦公自動化?？刂葡到y(tǒng)不僅與下層控制設備有良好的接口，而 且具有與上層管理系統集成的接口，同時具有可擴展性。所以現代化自來水廠水處理系統要求在底層采用現場總線或者工業以太 網等技術，上層則選用優秀的監控組態軟件。根據全集成自動化(Totally Integrated Automation)的思想，將自來水廠控制系 統分為管理層、控制層、現場層。





5、系統軟件一般功能

?豐富的畫面顯示功能

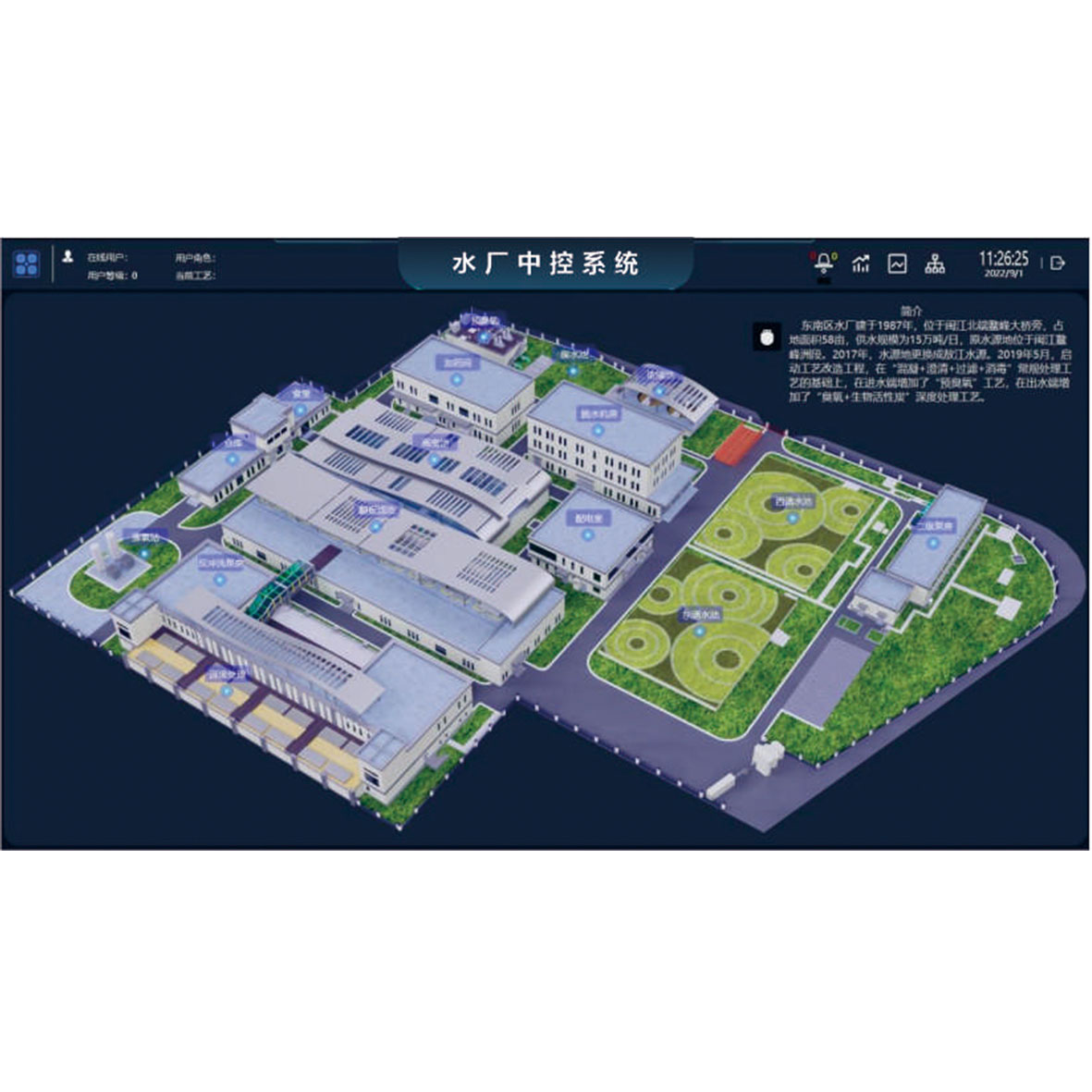

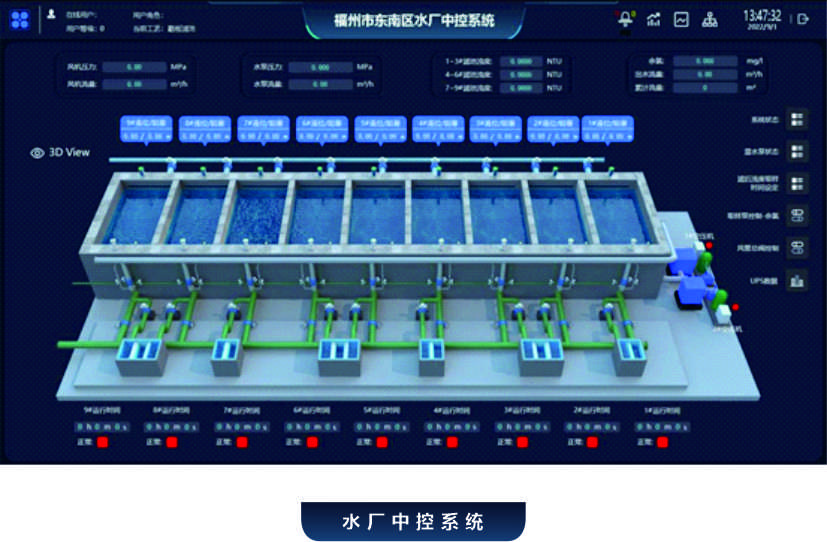

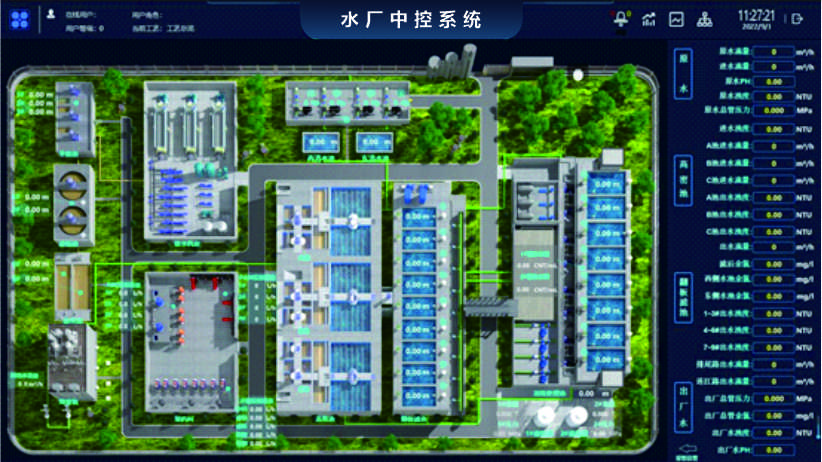

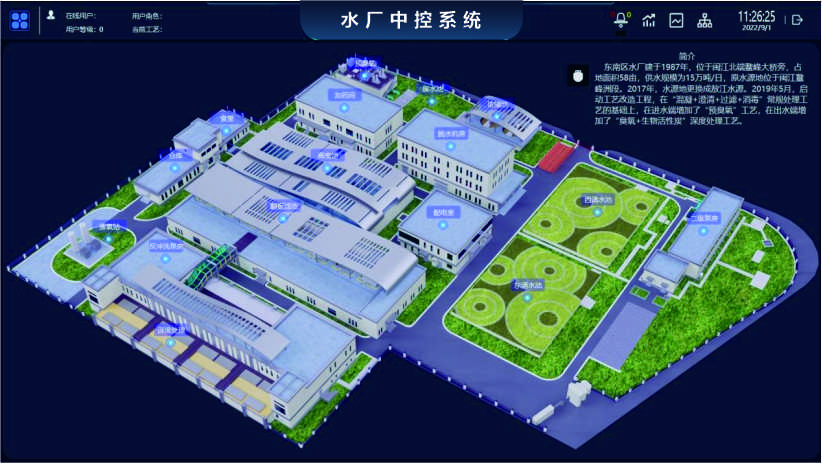

    在計算機操作站顯示的畫面有工藝流程主畫面、工藝流 程分畫面、高低壓供電監控畫面、設備操作畫面、趨勢圖、 調用菜單畫面、報警畫面、報表畫面、防盜報警畫面。操作 人員通過調用這些畫面可以全面地了解水廠的運行情況，并 且很方便地對設備操作；

?故障診斷與報警處理功能

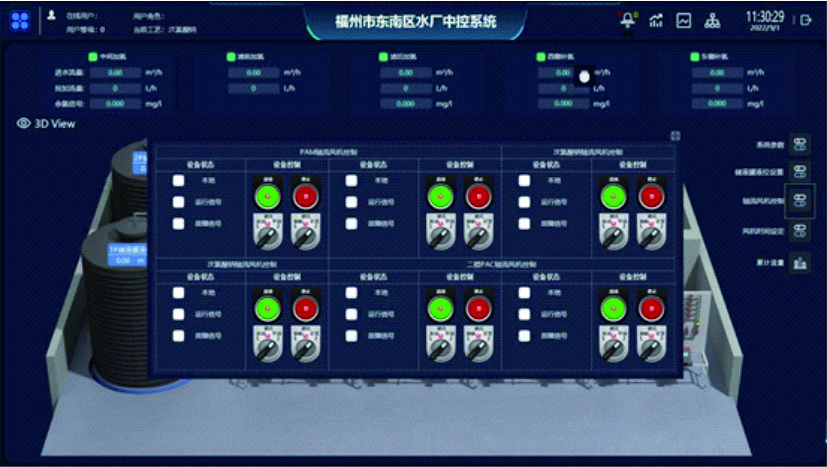

1.     在各設備的操作畫面中都列出其起動條件狀態，如：上電 情況、通訊狀態、故障狀態、就地/遠程狀態、熱繼狀態等。記 錄報警發生時的有關信息,如:故障標簽名稱、報警信息、故障報 警時間、確認報警時間等，并對報警信息進行管理；




?報表功能



    本系統輸出的報表有以下五種，即輸水工藝參數日報表、 配水工藝參數日報表、輸水工藝參數月報表、配水工藝參數月 報表；




?遠程監控功能






    采用基于客戶/服務器HMI組態軟件AV EVA系統平臺，實 現了對水廠的遠程監控。操作人員可在中央控制室對生產過程 進行監控，公司經理、廠長、工程師坐在辦公室甚至在家里也 可以監控水廠的運行情況。





系統核心技術

    水廠計算機監控系統軟件設計的關鍵技術是軟件群層次化技術。
    水廠計算機監控系統采用軟件群層次化技術進行構建，應用軟件多種多樣，相互關系錯綜復雜。本系統通過集成化技術、數 據接口技術、網絡技術、通訊技術等技術把各種軟件按類組合在一起，形成軟件群，形成了操作系統層、數據庫系統層、軟件支 撐層和應用軟件層等層次。各層之間以及軟件群之間，可以通過各種接口技術進行數據互動和共享。
       AVEVA系統平臺作為監控系統的組態軟件，具是良好的人機接口 , AVEVA系統平臺軟件顯示所需的數據和控制命令通過通信 軟件來實現。
    在AVEVA系統平臺中可以編制一個腳本程序作為報警軟件，控制操作軟件也可以由AVEVA系統平臺來實現。








系統特點




?系統的高可靠性




•     本系統組件的設計符合工業要求，滿足安全標準。整個系統易于維護和擴展，結構堅固，抗腐蝕，能適應較寬的溫度變化范 圍。本控制系統有一套完整的自我診斷功能，可以在系統運行中自動診斷出任何一個部件出現的故障。在監控軟件中及時、準確 地反映出故障狀態、故障時間、故障地點以及相關信號，在系統發生故障后，I/O的狀態能夠返回到系統根據工藝要求預先設置的 狀態上。




?系統的技術先進性

1.


2. 本系統采用了先進的軟、硬件，著眼于"無人值守”的高自動監控系統的需求，提高了企業的直接經濟效益。




?優良的擴展性和兼容性

1.


•    本系統采用目前比較先進的主流產品，具有很強的兼容性。為了保證在今后的擴建和改造時滿足控制要求，在設計時充分考 慮了系統的擴展能力，在滿足現有功能要求的基礎上，保留有一定量的I/。點數。數據庫平臺軟件.

• 技術特點：生產運行信息化管理系統需要從自控系統中采集和儲存大量的歷史數據，并以此為基礎進行數據的分析、展示， 進而建立工藝決策模型。由于采集的數據點數多，數據量達到海量，為了實現優良的采集和存儲性能，要求引入專業的工業控制 系統實時歷史數據采集和存儲軟件。軟件應用開發功能

•

• ?數據庫平臺軟件
1.     技術特點：生產運行信息化管理系統需要從自控系統中采集和儲存大量的歷史數據，并以此為基礎進行數據的分析、展示， 進而建立工藝決策模型。由于采集的數據點數多，數據量達到海量，為了實現優良的采集和存儲性能，要求引入專業的工業控制 系統實時歷史數據采集和。
